Tekne Elektrik Tesisatı: 12V Mantığı ve Sık Yapılan Hatalar

Teknedeki elektrik arızalarının büyük kısmı bozulan bir cihazdan değil, bağlantıdan gelir. Işık yanmıyorsa suçlu genellikle ampul değil, yeşillenmiş bir uçtur.

Bunun nedeni ortamdır: tuzlu nem, sürekli titreşim ve büyük sıcaklık farkları. Evinizde otuz yıl sorun çıkarmayan bir bağlantı, teknede iki sezonda bozulabilir.

Bu yazı 12 volt sisteminin neden farklı düşünülmesi gerektiğini ve tesisatta nelere bakılacağını anlatıyor.

12 volt neden farklı?

Evdeki 220 volt ile teknedeki 12 volt arasındaki fark sadece rakam değil, akım meselesidir.

Güç aynı kalırken voltaj düşerse akım artar. Aynı işi yapan bir cihaz 12 voltta, 220 volttakinin yaklaşık on sekiz katı akım çeker.

Yüksek akım iki şey demektir:

• Kalın kablo gerekir. İnce kablo ısınır; ısınan kablo yalıtımını bozar ve yangın riski oluşturur.

• Voltaj düşümü sorun olur. Uzun ve ince kablo, ucuna vardığında voltajı düşürür. 12 volt sistemde yarım voltluk düşüş bile cihazın çalışmasını etkiler.

Bu yüzden teknede kablo seçimi "yeter mi" değil, "ne kadar uzun ve ne kadar akım" hesabıdır.

Kablo kesiti: iki değişkene bağlı

Doğru kesit iki şeyle belirlenir: çekilen akım ve kablonun toplam uzunluğu (gidiş + dönüş).

Toplam uzunluk kritiktir çünkü akım devreyi tamamlamak zorundadır. Panodan ırgada 6 metre kablo çekiyorsanız hesabınız 12 metre üzerinden yapılır.

Genel yaklaşım:

• Aydınlatma ve küçük cihazlar (birkaç amper): ince kesit yeterlidir ama mesafe uzunsa yine de bir kademe kalın seçin.

• Pompalar, buzdolabı, seyir elektroniği (orta akım): kesit tablosuna bakmadan seçmeyin.

• Irgat, marş motoru, invertör (yüksek akım): teknedeki en kalın kablolar bunlardır. Irgat çalışırken onlarca amper çeker; ince kablo hem ırgadı yavaşlatır hem tehlikelidir.

Pratik bir kural: tereddüt ediyorsanız bir kademe kalın seçin. Kalın kablonun tek dezavantajı maliyeti ve kıvrılma zorluğudur; ince kablonun dezavantajı yangındır.

Marin kablo neden farklı?

Otomotiv ya da inşaat kablosu teknede kullanılmamalıdır. Marin kablonun üç farkı vardır:

Kalaylı bakır. Damarlar kalayla kaplıdır. Çıplak bakır tuzlu nemde yeşillenir ve iletkenliğini kaybeder; kalay bunu geciktirir. Bir kabloyu kestiğinizde içi parlak gümüş renkteyse kalaylıdır, kızıl bakır renginde ise değildir.

İnce telli (çok damarlı) yapı. Tekne sürekli titrer. Az sayıda kalın telden oluşan kablo titreşimle kırılır; çok sayıda ince telden oluşan kablo esner.

Yalıtım. Yağa, tuza ve UV'ye dayanıklıdır.

Kalaylı kablo daha pahalıdır ama tesisatın tamamı içinde küçük bir kalemdir ve en çok geri dönüş veren harcamadır.

Bağlantı: arızaların çıktığı yer

Kablonun kendisi nadiren bozulur. Bozulan uçlardır.

Doğru uç: Kablo pabucu (terminal) sıkma pensesiyle (crimp) bağlanır. Sıkma, damarları soğuk kaynak gibi birleştirir.

Lehim tartışması: Teknede lehim tek başına önerilmez. Lehim damarları sertleştirir; sertleşen nokta titreşimle tam orada kırılır. Doğrusu sıkmadır; isteniyorsa sıkmanın üstüne hafif lehim eklenebilir ama sertleşen bölge desteklenmelidir.

Isı büzüşmeli makaron. Sıkılan ucun üstüne yapıştırıcılı (adhesive-lined) makaron geçirilir. Neme karşı ilk savunma budur.

Asla: kabloları birbirine burup bant sarmak, klemens (wago/vidalı buat) kullanmak, ev tipi kablo eki yapmak. Bunların hepsi titreşimde gevşer.

Sigorta: koruduğu şey kablo

Yaygın bir yanlış anlama var: sigorta cihazı korumaz, kabloyu korur. Amacı, kısa devre durumunda kablonun ısınıp yangın çıkarmasını engellemektir.

Bu yüzden sigorta değeri kablo kesitine göre seçilir, cihaza göre değil.

İki kural:

1. Her devrenin sigortası olmalı. Akünün artı ucundan çıkan her kablo sigortalıdır — tek istisna marş motoru kablosudur (o çok kısa ve çok kalındır).

2. Sigorta akünün mümkün olduğu kadar yakınına konur. Sigorta ile akü arasındaki kablo korumasızdır; o mesafe ne kadar kısaysa risk o kadar azdır. Genel kabul 18 cm içinde olmasıdır.

Ana şalter ve akü ayırıcı

Ana şalter (battery switch) teknedeki en önemli güvenlik elemanıdır. Tekneden ayrılırken kapatılır; hem parazit tüketimi keser hem yangın riskini düşürür.

Çok konumlu şalterlerde (1 / 2 / BOTH / OFF) dikkat: motor çalışırken konum değiştirmek alternatörü bozabilir. Modern kurulumlarda bu iş akü ayırıcı (VSR / ACR) ile otomatiğe bağlanır: motor çalışırken her iki aküyü de şarj eder, durduğunda ayırır. Böylece servis aküsünü boşaltsanız bile marş aküsü dolu kalır.

Topraklama ve galvanik korozyon

Teknede "toprak" yoktur; negatif dönüş hattı vardır. Bu hattın düzgün kurulması, elektrik kadar metal parçaların ömrünü de belirler.

Yanlış kurulmuş bir sistemde kaçak akım sudaki metallere gider ve galvanik korozyonu hızlandırır. Şaftın, pervanenin ya da anotların beklenenden hızlı erimesi bunun işaretidir.

Anotlar normalde bir sezonda yarı yarıya erirse normaldir. Birkaç ayda bitiyorsa elektrik tarafında bir kaçak aranmalıdır.

Şarj kaynakları

Teknede üç şarj kaynağı bulunur ve üçü birlikte planlanmalıdır:

Alternatör. Motor çalışırken şarj eder. Uzun seyirde temel kaynaktır ama rölantide verimi düşüktür.

Şarj cihazı (charger). Marinada 220 volt varken kullanılır. Akü tipine uygun (kurşun-asit, AGM, jel, lityum) olmalıdır; yanlış profille şarj akünün ömrünü kısaltır.

Güneş paneli. Teknede beklerken parazit tüketimi karşılar ve akülerin yavaşça boşalmasını önler. Küçük bir panel bile kışlama sırasında akü sağlığı için değerlidir.

Sezon başı elektrik kontrolü

Bir saatte yapılabilecek, çoğu arızayı önleyen liste:

1. Akü uçlarını sökün, temizleyin, gresleyin. Yeşillenme varsa bakır fırçayla alın.

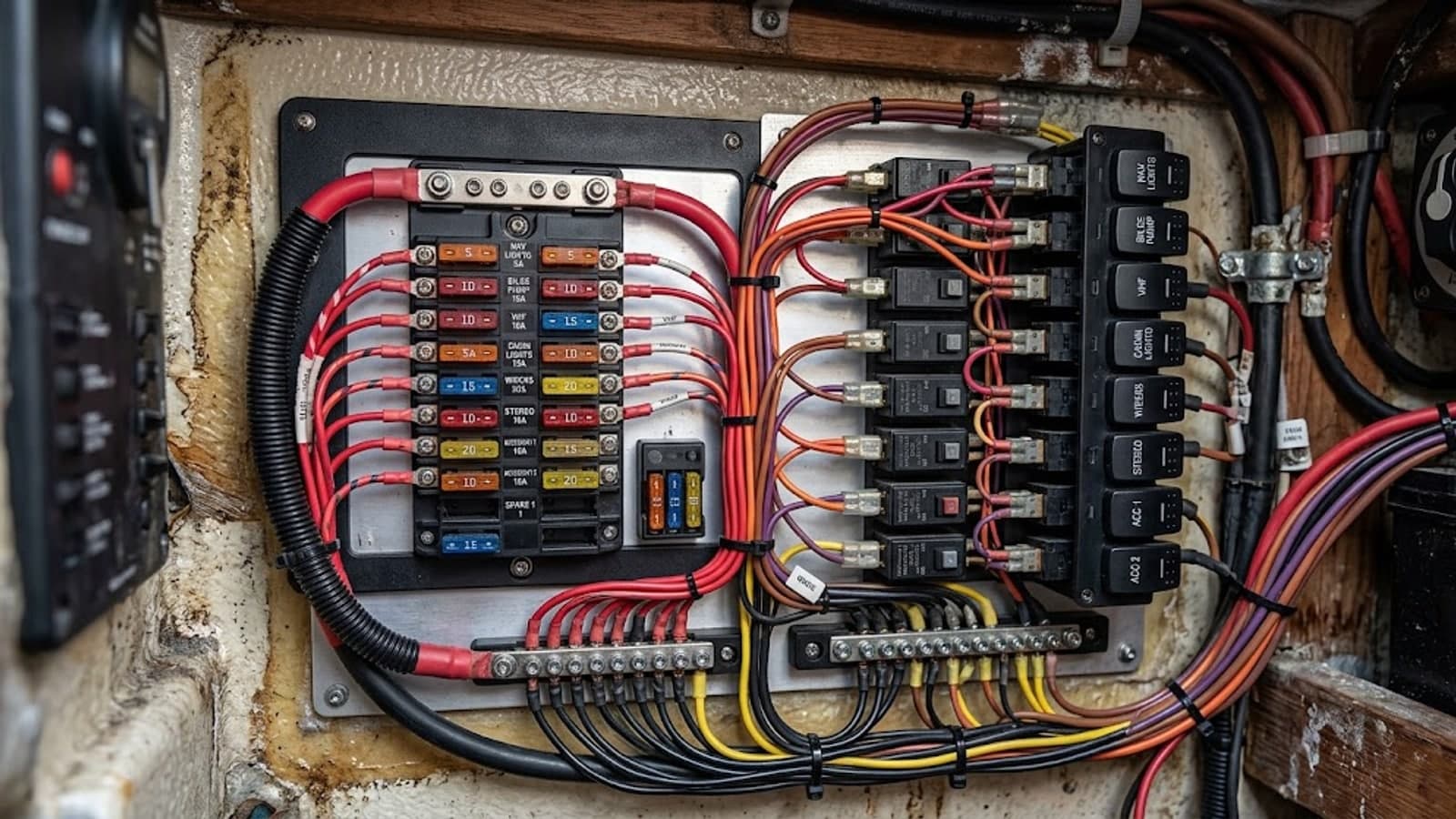

2. Ana şalteri ve sigorta kutusunu açın, gevşek klemens ve yanık iz arayın.

3. Yüksek akım çeken devreleri elle kontrol edin — ırgat ve marş kablolarının uçları sıkı mı?

4. Sintine pompasını test edin. Şamandırayı elle kaldırın, pompa çalışıyor mu?

5. Seyir fenerlerini yakın. Hepsi çalışıyor mu, renkleri doğru mu?

6. Akü voltajını ölçün. Dinlenmiş bir kurşun-asit akü 12,6 volt civarında olmalıdır; 12,2 altındaysa akü yorulmuştur.

Devre şeması: en çok işe yarayan kâğıt

Teknede en çok işe yarayan belge, hiç kimsenin yapmadığı şeydir: basit bir devre şeması.

Karmaşık olması gerekmez. Bir kâğıda şunları yazın:

• Hangi sigorta hangi devreyi besliyor (numara ve isim)

• Ana şalterin nerede olduğu

• Sintine pompasının hangi hattan beslendiği (bu genellikle şalterden BAĞIMSIZ olmalıdır)

• Aküler ve kapasiteleri

• Ekstra eklenen cihazlar ve nereden bağlandıkları

Bu kâğıdı laminatlayıp pano kapağının içine yapıştırın. Gece yarısı bir sigorta attığında ya da tekneyi satarken değerinin ne olduğunu göreceksiniz.

Kablo etiketleme de aynı işi görür: her kablonun iki ucuna küçük etiket. Sonradan yapılan her müdahale bu sayede dakikalar sürer.

Parazit tüketim: aküyü sessizce bitiren şey

Tekne bağlıyken hiçbir şey çalışmıyor gibi görünse de bazı cihazlar akım çekmeye devam eder: alarm, gaz dedektörü, plotter hafızası, otomatik sintine pompası, radyo hafızası.

Tek tek küçük ama toplamı günde birkaç amper-saati bulabilir. İki hafta bağlı kalan bir teknede bu, akünün önemli bir bölümü demektir.

Ölçmek kolaydır: ana şalteri kapatın, akünün artı ucundaki kabloyu sökün ve araya bir ampermetre bağlayın. Okunan değer parazit tüketimdir.

Çözümler: ana şalteri kapatmak (ama sintine pompasını devre dışı bırakmamaya dikkat), küçük bir güneş paneli takmak, ya da uzun süre bırakılacaksa aküleri sökmek.

Kritik uyarı: Sintine pompasının otomatik hattını ana şalterden bağımsız bırakın. Şalter kapalıyken tekneye su alırsa pompa çalışmalıdır — bu, teknenin batmasını önleyen tek şey olabilir.

Sık yapılan hatalar

• İnce kablo çekmek. Isınma ve voltaj düşümü.

• Sigortasız devre. Kısa devrede kablo yanar.

• Sigortayı aküden uzağa koymak. Aradaki kablo korumasız kalır.

• Otomotiv kablosu kullanmak. Kalaysız bakır tuzlu nemde yeşillenir.

• Klemens ve bant ile ek yapmak. Titreşimde gevşer.

• Kablo etiketlemeyi atlamak. İki yıl sonra hangi kablonun nereye gittiğini kimse hatırlamaz.

Basit arıza takibi

Bir devre çalışmadığında sırayla bakılacaklar — bu sıra, arızaların büyük kısmını beş dakikada bulur:

1. Sigorta. Attıysa nedenini araştırmadan yenisini takmayın; sigorta bir sebeple atmıştır.

2. Ana şalter açık mı? En çok utanç veren arıza sebebi budur.

3. Akü voltajı. Multimetreyle ölçün. 12,0 voltun altındaysa sorun devrede değil, aküdedir.

4. Cihazın ucundaki voltaj. Akü 12,6 volt gösterirken cihazın ucunda 11 volt okuyorsanız aradaki kabloda ya voltaj düşümü ya da kötü bir bağlantı vardır.

5. Negatif dönüş hattı. Arızaların şaşırtıcı bir kısmı artı tarafta değil, gevşemiş ya da yeşillenmiş bir eksi bağlantısındadır. Pozitifi kontrol edip vazgeçmeyin.

6. Uçları elle çekin. Titreşimle gevşemiş bir uç, gözle sağlam görünür.

Teknede bir multimetre bulundurun. Yirmi liralık bir alet, yüzlerce liralık servis ziyaretini önler.

Üretimde ne fark eder?

Tesisatın kalitesi büyük ölçüde gövde kapanmadan önce belirlenir. Kablo güzergâhları, kanal ve boru geçişleri, pano yerleşimi ve erişim kapakları üretimde planlanır.

Sonradan çekilen bir kablo her zaman uzlaşmadır: ya çok uzun, ya erişilemez yerden geçer, ya da doğru kesit çekilemez. Nauta gövdelerinde kablo kanalları laminasyon aşamasında yerleştirilir ve pano erişilebilir bir noktada bırakılır — bu, on yıl sonra yapılacak bir tamiri saatler yerine dakikalara indiren bir ayrıntıdır.

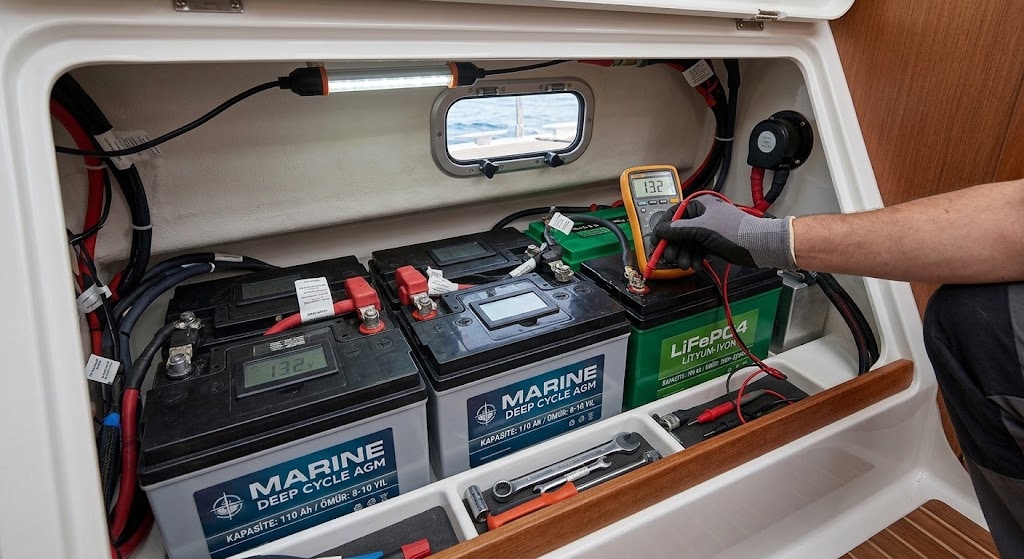

Akü seçimi ve kapasitesi ayrı bir konu; onu akü yazımızda anlattık. Irgat gibi yüksek akımlı cihazların bakımı için güverte donatıları yazımıza bakabilirsiniz.
